Подробная информация о продукте:
|
| Название продукта: | Ультразвуковой анализатор импеданса элемента | Размер: | 24cm*14cm* (задняя часть 10cm фронта 5cm) |
|---|---|---|---|
| Вес: | 1,95 кг | Электропитание: | AC220V-250V |
| Сила: | 30W | Ключевое слово: | Ультразвуковой проанализируйте |
| Обеспеченное послепродажное обслуживание: | Видео- служба технической поддержки, онлайн поддержка | Использование: | Ультразвуковой импеданс анализирует |
| Выделить: | Ультразвуковой анализатор импеданса элемента,ультразвуковой анализатор элемента 30W,пьезоэлектрический ультразвуковой анализатор элемента |
||
Ультразвуковой анализатор элемента использован для обнаружения пьезоэлектрических ультразвуковых приборов и комплексных решений проблемы оборудования. Для пьезоэлектрического прибора, если никакой другой резонанс на частоте далеко от некоторой резонирующей частоты, то пьезоэлектрический прибор можно приблизиться как объединятьая система около резонирующей частоты, и свои символы и схемы эквивалентности показаны в низк-левой диаграмме:
Особенности:
1. Размер только 24cm*14cm* (10cm после первые 5cm), и вес только 1.95kg.
Самый портативный ультразвуковой анализатор импеданса в мире.
2. Слишком большой экран касания, никакая физическая кнопка необходим для того чтобы показать все параметры и графики в одно время, которая более интуитивна.
3. Сверхбыстрая скорость теста, тест 1000 пунктов только принимает 5 секунд.
4. Его можно также подключить с компьютером, и программное обеспечение полно - совместимо с PV70A/80A.
5. Максимальная частота теста до 5MHz.
6. Единственная физическая кнопка на аппаратуре также функция «начала», расположенная на задней части приборного щитка
Введение графиков:
Дисплей дефолта системы «диаграмма круговой диаграммы полной проводимости» + «логарифмическая диаграмма»;
диаграмма круговой диаграммы полной проводимости: Траектория входа как функция частоты показанной в приполюсных координатах.
логарифмическая диаграмма: Красная линия логарифмическая кривая амплитуды импеданса и голубая линия кривая участка импеданса.
Введение параметров:
1. резонирующая частота Fs: Резонирующая частота ветви серии в схеме эквивалентности пьезоэлектрической вибромашины, на которой импеданс пьезоэлектрической вибромашины минимален.
2. максимальная електропроводимостьь Gmax: Действительная часть значения входа пьезоэлектрической вибромашины на резонансе действительная часть входа на Fs.
3.Half силовые точки F1 и F2: Действительная часть входа равна к частоте на Gmax/2, и 2 таких частоты, F2 если большой чем Fs и F1 если чем Fs
4. Обратная частота Fp резонанса: Резонирующая частота параллельной ветви пьезоэлектрической вибромашины на которой пьезоэлектрическая вибромашина имеет больший импеданс
5. свободная емкость CT: Емкость пьезоэлектрических приборов на частоте 1kHz. Это значение последовательно с измеренным значением цифрового моста электричества.

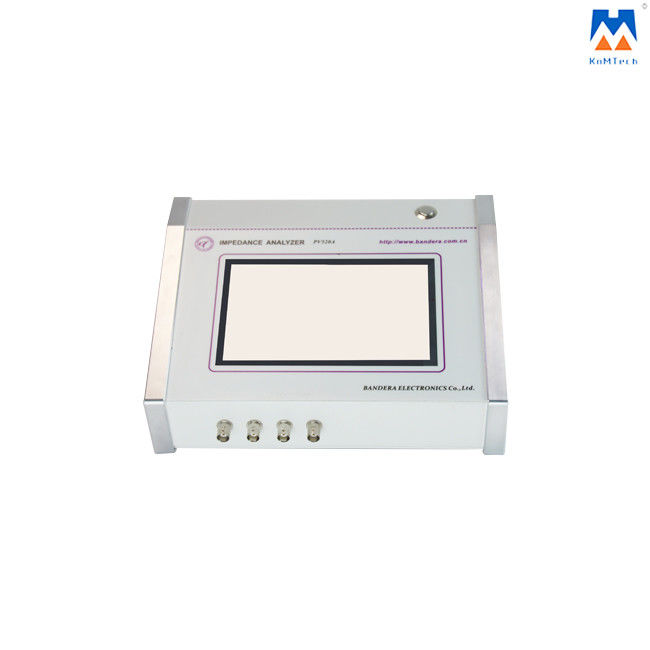

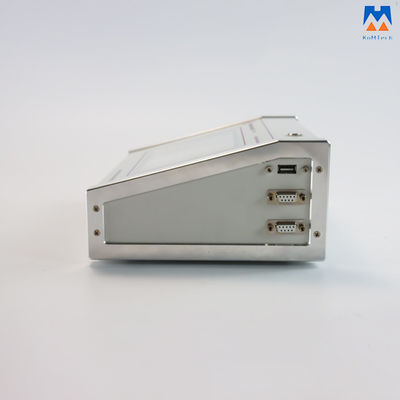

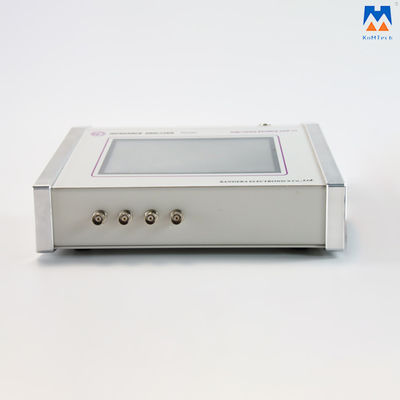

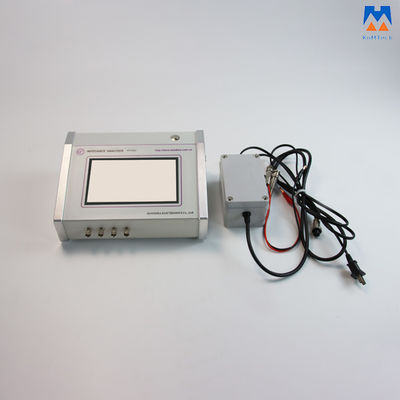

Детальные фото:
Контактное лицо: Meng
Телефон: +8615850300139
