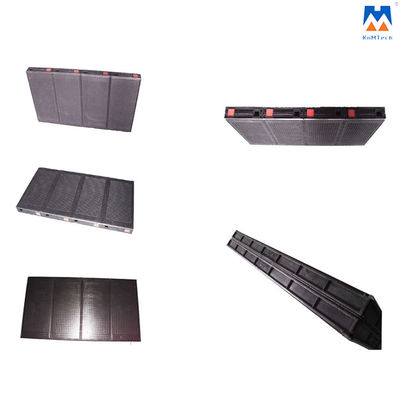

Эта машина конструирована для присоединения к 2 частей доски воздушного фильтра с методом топления нагревательной плиты электрическим. Она гидравлические контролируемая для большого с определенными размерами движения плиты воздушного фильтра сваривая.

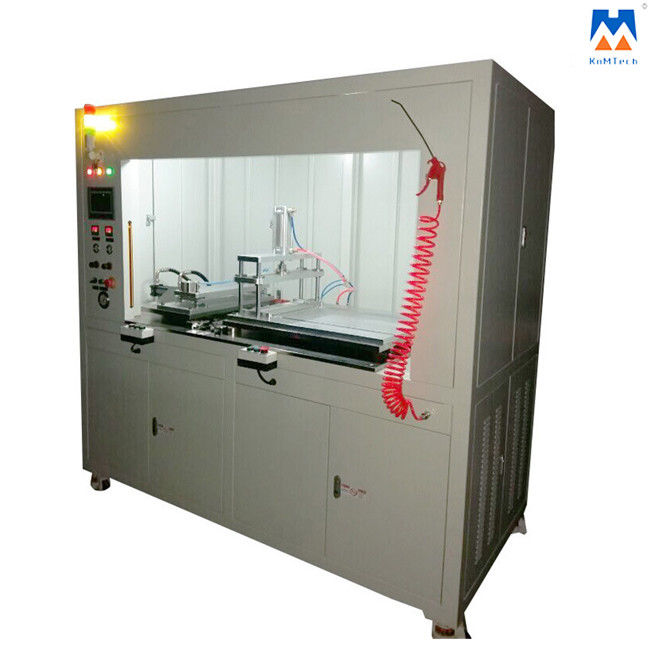

Эскиз машины:
Сваривая путь: Сварка горизонтально основанная на структурах части
Сваривая привод: Гидравлический
Принцип деятельности:
Вся сварочная операция сделана нагревательной плитой умного контроля. Нагревательная плита между 2 частями. Когда они контактируют нагревательную плиту, поверхности части начинают плавить.
После установленного времени разогрева, они плавят и скрепление с наружным давлением с возвращающ нагревательной плиты. После того как охлаждать и время пребывания, сваривая процесс сверх.
Дизайн структуры:
Структура машины
Размер машины (l) 1200× (w) 800× (h) 1500 (MM) (для ссылки)
Верхняя качественная стальная сварная конструкция.
Свой цвет распылен в к требования к клиента.
Горячий блок прессформы
Это, который состоят из нагревательная плита, горячий держатель прессформ, кипятильных труб, термопары и нагревательной плиты.
Принцип работы вверх-вниз подъем.
Блок прессформы, который состоят из лев-и-правые горячие прессформы и стандартный держатель. Они соединены винтами прецизионной установки. Горячие прессформы медный или алюминиевый сплав.
Блок холодной прессформы
Блок холодной прессформы, который состоят из гидравлический цилиндр, прямой проводник и вверх-вниз держатели прессформы
Основные части собрания:
Электронные контрольные части
| S/N |
Имя части |
Бренд части |
| 1 |
PLC |
Сименс |
| 2 |
Экран касания 5,7 |
Сименс |
| 3 |
контакты |
Сименс |
| 4 |
Регулятор температуры |
Omron |
| 5 |
Занавесы безопасности |
Датчик Шанхая |
| 6 |
реле |
Weldmuller (немецкий бренд) |
| 7 |
Переключатель кнопки прессы |
Izumi |
| 8 |
Полупроводниковое реле |
Shimanden |
Части привода
| S/N |
Имя части |
Бренд части |
| 1 |
Цилиндр |
Festo |
| 2 |
Клапан соленоида |
Festo |
| 3 |
Чашка фильтра |
Festo |
Гидравлические части
| S/N |
Имя части |
Бренд части |
| 2 |
Насос для подачи топлива |
YuciYuken |
| 3 |
Мотор |
YuciYuken |
| 4 |
Гидравлический цилиндр |
YuciYuken |
| 5 |
Клапан соленоида |
YuciYuken |
| 6 |
Клапан потока |
YuciYuken |
| 7 |
Клапан скорости регулированный |
YuciYuken |
| 8 |
Односторонний клапан для гидравлического контроля |
YuciYuken |
| 9 |
Односторонний клапан |
YuciYuken |
| 10 |
Охладитель |
YuciYuken |
| 11 |
Гидравлические штуцеры |
SKON |
| 13 |
Масляный бак |
KNM |
Части передачи
| S/N |
Имя части |
Бренд части |
| 1 |
Линейное guider |
Hiwin |
| 2 |
Линейный блок |
Hiwin |
| 3 |
Линейный подшипник |
Hiwin |
| 4 |
Ведущая штанга |
Hiwin |
Части прессформы
| S/N |
Имя части |
Материал |
Отростчатый блок |
| 1 |
держатель прессформы |
сталь 45# |
KNM |
| 2 |
холодная прессформа |
6061 алюминиевое |
KNM |
| 3 |
горячая прессформа |
стальное H13 |
KNM |
| 4 |
Ведущая штанга, крышка проводника, останавливает предел |
Сталь прессформы |
KNM |
Механические части
| S/N |
Имя части |
Бренд части |
| 1 |
Мейнфрейм |
Верхняя качественная стальная квадратная трубка сделанная в Китае |
| 2 |
заволакивание |
холоднокатанные жести высоко-класса |
| 3 |
Поддерживая части |
Высококачественная сталь сделала в Китае |
| 4 |
части движения |
Высококачественная сталь сделала в Китае |
Параметры машины
| Размер: |
(L) 1200× (W) 800× (H) 1500 (MM) |
| Вес: |
950kg |
| Сила машины: |
10KW |
| Давление: |
380V 50/60HZ 3-Phrase |
| Подача воздушного давления: |
110L/MIN |
| Электрические части: |
Экранный дисплей PLC & касания на китайском |
Машина Fuction:
1. Время разогрева: обычно нагревающ до температуры 230ºC изготовления не позднее 30 MIN. Температура нагревательной плиты может быть контролируемым ±5ºC.
2. Горячая поверхность прессформы распыленный тефлон. Температура работы 230ºC. Лоток жизни 30 тысяч времена.
3. Возможность машины: 24 часа в сутки. 40seconds/pcs
4. Прессформы можно отрегулировать согласно продуктам.
5. Предохранение от деятельности: лев-и-правая начиная кнопка. Окно деятельности оборудовано с занавесами безопасности.
6. Основание имеет ровную пусковую площадку которую можно отрегулировать.
7. Вентиляционное отверстие между правильной стороной и верхней стороной. И вентиляционное отверстие оборудовано с вытыханием соединяя систему выносителя фабрики.
вопросы и ответы:
1.What ваше MOQ?
Обычно, мы не ограничиваем MOQ для испытания, как раз для того чтобы решить QTY самостоятельно.
2. Как о вашем сроке поставки?
45-60 дней работы с подтверждения заказа.
3. Что гарантия ваших продуктов?
Одна гарантия года с никакими человеческое повреждение.
В этой фабрике периода, будьте ответственный за ремонтировать ее бесплатно или фабрика отправит новые части в клиент вместо сломленных частей бесплатно. После времени гарантии, фабрика отремонтирует для того чтобы зафиксировать ее или отправить новые части на себестоимосте.
4. Как могу я получить ваши цену и каталог?
Пожалуйста электронная почта мы или вызвать нас для того чтобы дать вашу информацию о возможностях контактов (ваши имя, адрес электронной почты, название фирмы, и вебсайт)
5. Можем мы агент ваши продукты в наших стране или городе?
Конечно. Мы ищем единственный агент в стране которые имеют охотно готовое для того чтобы объединить с нами для длинного условия дела.
6. Как об оплате?
100%T/T заранее для небольших заказов; 50%T/Tзаранеекакдепозит; 50%T/Tоплаченноепередпересылкой.
7. Вы обеспечиваете образцы? он свободно или дополнительные?
Да, мы смогли предложить образец и он не свободен.
8. смогли вы сделать его согласно нашим особенным требованиям?
Конечно, мы можем сделать. Пожалуйста скажите нам вашу идею или ваше применение.
9. Как о качестве?
Мы экспортировали к много других клиентов от во всем мире, обратная связь хорошие, качественные ряды первое в нашей компании.
